BIM · Revit · Statik · Elektrik · Mekanik
Sönmez Mühendislik; statik, elektrik ve mekanik uygulama projelerini Autodesk Revit ile BIM (Yapı Bilgi Modellemesi) ortamında hazırlar. Taşıyıcı sistemi ve tesisatları tek bir koordineli modelde birleştirir, çakışmaları sahaya gelmeden çözer, metrajı ve uygulama paftalarını doğrudan modelden üretiriz.
Tanım
BIM (Building Information Modeling – Yapı Bilgi Modellemesi), bir yapının taşıyıcı sistemini, mimarisini ve tesisatlarını; ölçüleri, malzemeleri ve teknik özellikleriyle birlikte üç boyutlu, bilgi içeren tek bir dijital modelde tasarlama yöntemidir. Klasik 2D çizimde her pafta ayrı ayrı güncellenirken, BIM'de model değiştiğinde plan, kesit, görünüş ve metrajlar birlikte güncellenir.
Revit, BIM projelerinde en yaygın kullanılan yazılımlardan biridir. Statik, elektrik ve mekanik disiplinler aynı koordinat sistemi ve ortak standartlarla modellendiğinde, kolon ile kanalın, kiriş ile borunun ya da kablo tavası ile sprinkler hattının çakıştığı noktalar tasarım aşamasında görünür hale gelir.
Hizmet kapsamı
Taşıyıcı sistemin, statik hesaplarla uyumlu ve uygulamaya yönelik üç boyutlu modeli.
Elektrik tesisatının mimari, statik ve mekanik sistemlerle çakışmasız koordinasyonu.
Mekanik sistemlerin yerleşim, güzergâh ve kotlarıyla birlikte koordineli modellenmesi.
Disiplin modellerinin birleştirilmesi ve sahadan önce sorunların çözülmesi.
Detay seviyesi
LOD (Level of Development), bir BIM modelindeki elemanların ne kadar detaylı ve güvenilir olduğunu tanımlar. Seviye, projenin aşamasına ve modelin kullanım amacına göre belirlenir.
| Seviye | İçerik | Tipik kullanım |
|---|---|---|
| LOD 100 | Kütle ve yaklaşık hacimler | Fizibilite, konsept |
| LOD 200 | Yaklaşık boyut, konum ve sistem seçimi | Ön proje |
| LOD 300 | Kesin boyut, konum ve adetler | Kesin proje, metraj |
| LOD 350 | Elemanların birbirleriyle ve diğer disiplinlerle bağlantıları, askı ve mesnetler | Disiplinler arası koordinasyon, çakışma kontrolü |
| LOD 400 | İmalat ve montaj bilgisi | İmalat, atölye çizimleri |
| LOD 500 | Sahada doğrulanmış, yapıldığı gibi model | İşletme ve bakım |
Çalışma süreci
Mimari altlıklar, statik hesaplar, mevcut durum bilgileri ve işverenin BIM beklentileri toplanır; model detay seviyesi ve teslim formatları belirlenir.
Taşıyıcı sistem, elektrik ve mekanik tesisatlar ortak koordinat sistemi ve adlandırma standartlarıyla Revit'te modellenir.
Modeller birleştirilir, çakışmalar raporlanır ve ilgili disiplinlerle birlikte çözülür.
Uygulama paftaları, kesitler, detaylar ve metrajlar koordineli modelden üretilir.
Model ve dokümanlar teslim edilir; saha sürecinde gelen revizyonlar modele işlenir.
Örnek proje

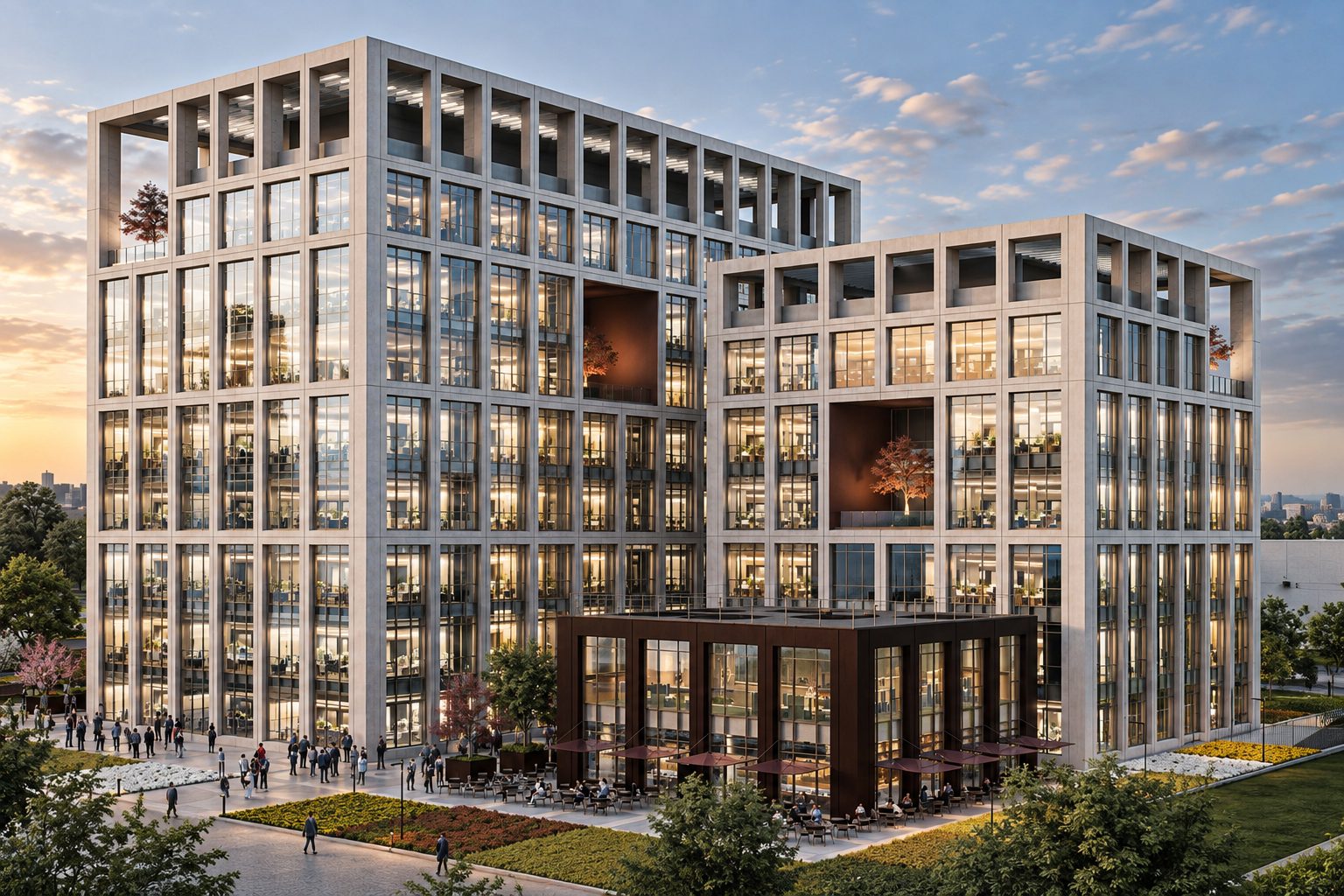

İstanbul Kurtköy'de geliştirilen 100.000 m² inşaat alanlı teknopark projesi, BIM tabanlı Revit LOD 350 koordinasyonla projelendirilmiştir. Statik ve tesisat sistemlerinin aynı modelde koordine edilmesi, büyük ölçekli bir yapıda çakışmaların tasarım aşamasında yönetilmesini sağlamıştır.
Sağlık tesislerinden teknoparklara, toplu konuttan sanayi yapılarına kadar tüm projelerimizi Projeler sayfasında inceleyebilirsiniz.
Sık sorulan sorular
Evet. Statik, elektrik ve mekanik modelleri projenin ihtiyacına göre LOD 400'e kadar, imalat ve montaj için gereken ölçü, bağlantı ve ekipman detaylarıyla Autodesk Revit'te hazırlıyor; Navisworks'te çakışma kontrolünden geçiriyoruz.
2D projede plan, kesit ve görünüşler ayrı çizimlerdir ve her değişiklik tek tek işlenir. BIM'de ise yapı tek bir bilgi modeli olarak tasarlanır; paftalar, metrajlar ve çakışma kontrolleri bu modelden üretilir. Bu sayede disiplinler arası uyumsuzluklar sahaya gelmeden fark edilir.
Temel, kolon, perde, kiriş ve döşemelerden oluşan betonarme sistemler; çelik ve ahşap taşıyıcı sistemler ile bunların birleşim ve uygulama detaylarının modellenmesini, statik uygulama paftalarının ve metrajların modelden üretilmesini kapsar.
Evet. Revit MEP ile kuvvetli ve zayıf akım tesisatları, kablo tavaları, aydınlatma; ısıtma, soğutma, havalandırma, sıhhi tesisat ve yangın sistemleri modellenir ve taşıyıcı sistemle birlikte koordine edilir.
LOD 350, model elemanlarının kesin boyut ve konumlarının yanında birbirleriyle ve diğer disiplinlerle bağlantılarının da tanımlandığı seviyedir. Disiplinler arası koordinasyon ve çakışma kontrolü için yaygın olarak tercih edilir.
Statik, mimari, elektrik ve mekanik modeller ortak koordinat sisteminde birleştirilir; kiriş–kanal, kolon–boru gibi fiziksel çakışmalar tespit edilip raporlanır ve ilgili disiplinlerle birlikte çözülerek model güncellenir. Ayrıntılar için Revit koordinasyonu ve Navisworks çakışma kontrolü sayfamızı inceleyebilirsiniz.
Evet. Mevcut mimari ve statik paftalar ile rölöve bilgileri altlık alınarak yapının BIM modeli oluşturulabilir; bu model güçlendirme, tadilat veya tesisat yenileme projelerinde temel olarak kullanılır.
Yapının büyüklüğü ve karmaşıklığı, modellenecek disiplinler, istenen LOD seviyesi ve teslim edilecek dokümanlar süreyi ve maliyeti belirler. Projenizin bilgilerini ilettiğinizde size özel bir kapsam ve teklif hazırlarız.
Evet. Türkiye'deki projelerin yanı sıra Irak, Libya, Gana ve Kongo gibi ülkelerde yer alan projelerde de mühendislik hizmetleri sunduk.
Projenizin kapsamını, disiplinlerini ve hedeflerini paylaşın; size uygun modelleme seviyesini ve çalışma planını birlikte belirleyelim.
